本实用新型涉及一种门锁,尤其涉及智能家居领域的一种互联网智能门锁。
背景技术:
现有的比较适合互联网运营的智能门锁产品中,大都是通过WiFi,Zigbee,蓝牙的方法把门锁的控制和状态信息传送给远端的服务器。如图1所示的传统互联网智能门锁,一般通信模块采用WiFi,Zigbee,蓝牙这些通信模块,要实现远程控制门锁,必须采用一个网关或者路由器,才能真正的远程通信。例如:申请号为201510046421.2、申请日为2015年1月30日、公开号为104574613A、公开日为2015年4月29的智能门锁系统。对于一个没有接入宽带和无线路由器的家庭,是没有办法直接使用此类的门锁,而达到远程控制的作用。如果是用2G/3G/4G网络,这样的产品必须保证网络一直连接,网络一直连接就需要比较大的功耗,一般功耗是满足不了一般门锁使用干电池的要求的,这种2G/3G/4G方案也几乎没有实际商用的。
技术实现要素:
本实用新型提供一种互联网智能门锁,其具备低功耗的特点,从而延长门锁的电池寿命。
本实用新型的解决方案是:一种互联网智能门锁,其具有密码开锁功能,包括锁体、控制所述锁体解锁或锁付的控制模块、以及实现所述控制模块与一个云服务器通信的通信模块;所述通信模块为窄带物联网通信模块,所述控制模块通过所述窄带物联网通信模块与所述云服务器直接通信。
作为上述方案的进一步改进,所述互联网智能门锁还包括锁栓驱动电机,所述锁栓驱动电机与所述控制模块电性连接,并由所述控制模块控制运行。
作为上述方案的进一步改进,所述互联网智能门锁还包括密码键盘,所述密码键盘与所述控制模块电性连接,并向所述控制模块输入所述锁体的开锁密码。
作为上述方案的进一步改进,所述窄带物联网通信模块采用Quectel BC95芯片。
作为上述方案的进一步改进,所述控制模块采用的芯片属于STM32L151CX系列。
本实用新型采用基于窄带物联网(NB-IOT)协议标准的窄带物联网通信模块(NBIOT模块),窄带物联网协议标准是3GPP基于物联网的需求定义出来的标准,这类标准针对的产品主要是低功耗,低延时,并需要接入互联网的智能硬件。在门锁中引入窄带物联网协议,不但能使门锁方便地接入公网(不需要额外的网关或者路由器),而且完全满足低功耗的要求,就算使用5号电池也能使用一年以上。
附图说明
图1是传统的互联网智能门锁的结构及其应用示意图。

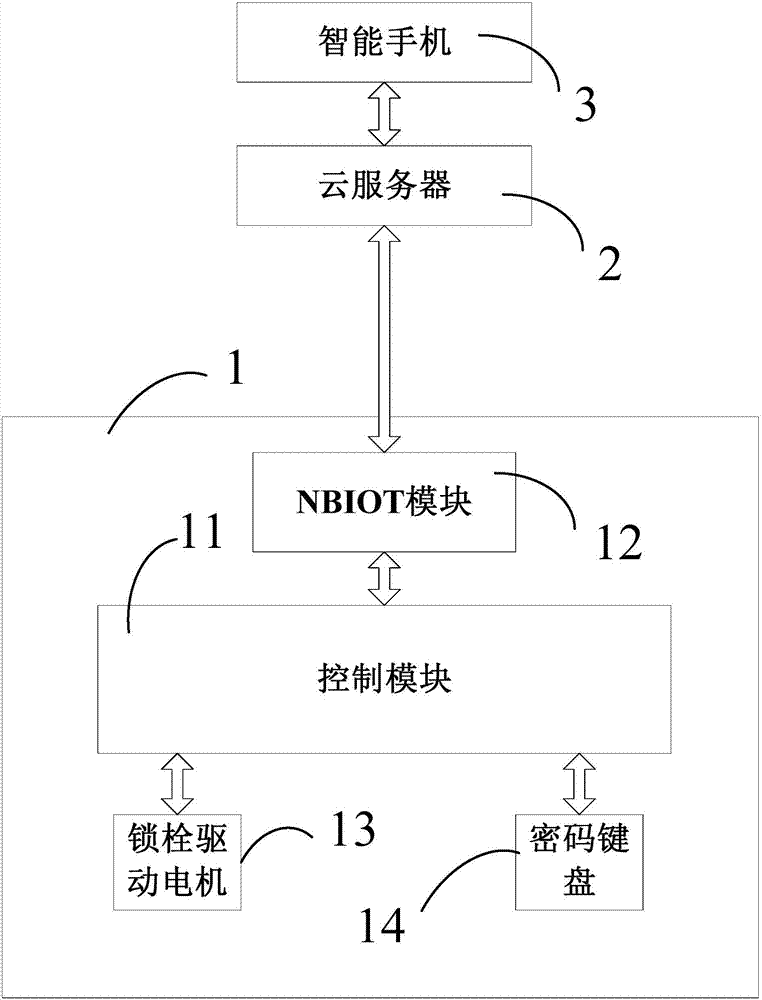

图2是本实用新型的互联网智能门锁的结构及其应用示意图。
具体实施方式
为了使本实用新型的目的、技术方案及优点更加清楚明白,以下结合附图及实施例,对本实用新型进行进一步详细说明。应当理解,此处所描述的具体实施例仅仅用以解释本实用新型,并不用于限定本实用新型。
请参阅图2,本实用新型的互联网智能门锁1具有密码开锁功能,包括锁体(图未示)、控制模块11、通信模块12、锁栓驱动电机13、密码键盘14。
控制模块11控制所述锁体解锁或锁付,通信模块12采用窄带物联网通信模块(即NBIOT模块),控制模块11通过NBIOT模块与一个云服务器2直接通信。因此,智能手机3就可以很快捷的通过云服务器2实现对互联网智能门锁1的运行与管理。
本案的发明点是NBIOT模块在门锁中的应用,并不是NBIOT模块本身。锁栓驱动电机13与控制模块11电性连接,并由控制模块11控制运行。密码键盘14与控制模块11电性连接,并向控制模块11输入所述锁体的开锁密码。
NBIOT模块基于窄带物联网(NB-IOT)协议标准,窄带物联网协议标准是3GPP基于物联网的需求定义出来的标准,这类标准针对的产品主要是低功耗,低延时,并需要接入互联网的智能硬件。在门锁中引入窄带物联网协议,不但能使门锁方便地接入公网(不需要额外的网关或者路由器),而且完全满足低功耗的要求,就算使用5号电池也能使用一年以上。
本实用新型在具体应用时,窄带物联网通信模块可以采用Quectel BC95芯片,是Quectel是公司下的型号为BC95的芯片;控制模块11采用的芯片如STM32L151CX系列中的任意一款芯片。
智能门锁引入窄带物联网(NB-IOT)通信模块,使原来的具有密码开锁功能的智能门锁通过NB-IOT网络接入到公网服务器(即租赁系统服务器)。租赁系统服务器部分主要实现智能门锁状态和控制命令的存储和转发,并根据房屋租赁状况和锁的密码和指纹存储在一个数据库里,从而使得用户可以对于所有装有智能门锁的房屋进行有效的管理。
有了智能门锁,才能存在将人工服务的租赁市场转变成自助服务的租赁市场的可能,才能实现无人值守的房屋管理,才能由此设计相应的租赁管理APP软件,如手机APP。手机APP可以为用户提供一个使用的手机输入接口,并可以通过手机和服务器联系,从而实现注册,登陆,租赁,退租等一系列的房屋租赁步骤,而不再需要专人来进行一对一的服务。
本实用新型的互联网智能门锁的诞生,可以在未来实现一种共享住房商业模式,传统的酒店住房管理和政府廉租房管理,并完全避免了用户在使用此互联网智能门锁的时候还需要首先接入宽带,路由器或者网关的限制,降低了互联网智能门锁应用的复杂性,能用4节5号电池维持一年以上的使用周期(以一天10次左右的开门量为算),这是现有的互联网智能门锁没有办法满足的。门锁接入窄带物联网(NB-IOT),从而实现不依赖网关或者路由器接入公网,并具有低功耗的性能;租房可以实现无人值守,这是共享经济的一个典型表现。
以上所述仅为本实用新型的较佳实施例而已,并不用以限制本实用新型,凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等,均应包含在本实用新型的保护范围之内。
